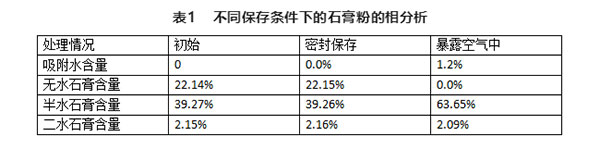

取同一袋建筑石膏，分成兩份，一份密封保存1個(gè)月，另一份暴露在標(biāo)準(zhǔn)試驗(yàn)室的環(huán)境中1個(gè)月。然后分別測(cè)試不同存放條件下的石膏粉的相組成，見(jiàn)表1。

　　經(jīng)過(guò)一個(gè)月的存放，在標(biāo)準(zhǔn)試驗(yàn)室的環(huán)境下的石膏粉中的無(wú)水石膏已經(jīng)全部轉(zhuǎn)化成為半水石膏，而二水石膏的含量基本保持不變。密封保存的石膏粉存放-一個(gè)月，其相組成未發(fā)生明顯變化。暴露存放的石膏粉相組成發(fā)生變化，主要是因?yàn)镮I型無(wú)水石膏具有很強(qiáng)的活性，可以和空氣中的水分發(fā)生反應(yīng)而轉(zhuǎn)變成半水石膏。

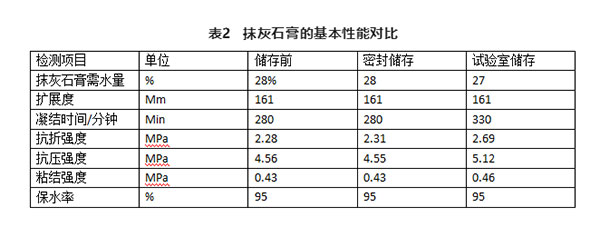

　　不同儲(chǔ)存條件的建筑石膏配制成的抹灰石膏測(cè)試結(jié)果對(duì)比見(jiàn)表3。密封儲(chǔ)存一個(gè)月的建筑石膏與儲(chǔ)存前的建筑石膏性能無(wú)明顯差別，而在試驗(yàn)室環(huán)境下存放的建筑石膏配制的抹灰石膏差別明顯。其需水量較儲(chǔ)存前的建筑石膏配制抹灰石膏用水量降低1%，凝結(jié)時(shí)間明顯延長(zhǎng)，力學(xué)強(qiáng)度明顯提高。

　　通過(guò)相組成分析得出，引起抹灰石膏性能變化的原因是石膏粉中的II型無(wú)水石膏轉(zhuǎn)變成半水石膏所致。熟石膏粉中含不穩(wěn)定的III型無(wú)水石膏使得產(chǎn)品質(zhì)量不穩(wěn)定難以控制。建筑石膏陳化的最佳狀態(tài)為:無(wú)水石膏基本轉(zhuǎn)化完，β-半水石膏含量達(dá)到最高值，此時(shí)標(biāo)準(zhǔn)稠度用水量最小，強(qiáng)度達(dá)到最高值。

　　不同儲(chǔ)存條件對(duì)抹灰石膏抗開(kāi)裂性能的影響，取不同儲(chǔ)存條件的建筑石膏分別配制成抹灰石膏，然后做抗裂試驗(yàn)。儲(chǔ)存前和密封存儲(chǔ)的建筑石膏配制成抹灰石膏后，其抗裂性能差別不明顯，裂縫成不規(guī)則龜裂，多且深。而用試驗(yàn)室敞開(kāi)存放的建筑石膏配制成的抹灰石膏其抗裂性能明顯提高。即使在風(fēng)速2~2.5m/s的環(huán)境下，抹成厚度不均的楔形的試件也無(wú)開(kāi)裂現(xiàn)象。試驗(yàn)室敞口存放可以使II型無(wú)水石膏轉(zhuǎn)變成為半水石膏，從而解決了III型無(wú)水石膏存在引起抹灰石膏的開(kāi)裂問(wèn)題。
